Что такое шаг резьбы болтов и гаек: типы, особенности, подбор

Таблица шага резьбы

При выборе болтов или гаек удобно использовать таблицу с разбивкой по типам шага и диаметрам. Она показывает, какие варианты витков доступны для каждого размера, а также помогает ориентироваться при проектировании соединений. Таблица охватывает диапазон М5—М30, подходит для большинства метрических крепежных изделий.

* — особо мелкий шаг, применяемый в приборостроении.

Например, для болта М8 основной шаг резьбы составляет 1.25 мм, а уменьшенный вариант — 1 мм. У болта М10 стандартный шаг резьбы равен 1.5 мм, мелкий — 1.25, особо мелкий — 1 мм.

Маркировка крепежа

Маркировка болтов и гаек показывает диаметр, шаг и направление нарезки. Разберем пару примеров: М10 обозначает крупный шаг, а М10×1.25 — мелкий, где цифра после знака × указывает расстояние между витками. Аналогично, М12 — стандартный вариант, а М12×1.5 — уменьшенный. Такая запись позволяет сразу определить совместимость болтов и гаек, а также избежать ошибок при сборке, которые могут привести к закусыванию или повреждению соединения.

Типы резьбы — в чем разница?

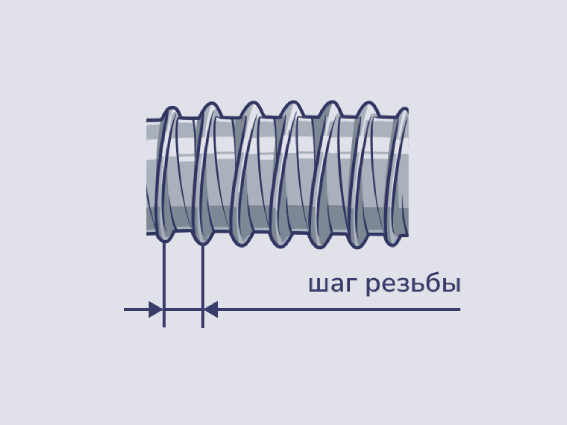

Крепежные изделия различаются по типу витков: основной (крупный) или мелкий. В первом случае они расположены дальше друг от друга, во втором — ближе. Чем больше шаг, тем меньше витков на длине соединения.

Крупный шаг подходит для стандартных узлов, где важна скорость сборки, технологичность изготовления. Уменьшенный обеспечивает более равномерное распределение нагрузки при ограниченной длине завинчивания, лучше противостоит самооткручиванию при вибрации.

Понимание этих различий помогает корректно выбрать крепеж, повысить надежность соединения.

Примеры вариантов резьбы

Болты и гайки разных диаметров могут иметь крупный или мелкий виток в зависимости от назначения соединения. Вновь обратимся к примерам.

• Основной шаг резьбы М16 (2 мм) используют в стандартных узлах. Уменьшенный вариант (1.5 мм) — для соединений с ограниченной глубиной завинчивания или при вибрации.
• Основной шаг резьбы М20 (2.5 мм) применяют в крупных соединениях. Мелкий (2 мм) подходит для динамических нагрузок, а особо мелкий (1.5 мм) — для точных механизмов и регулировок.
• Основной шаг резьбы М30 (3.5 мм) — стандарт для массивного крепежа. Уменьшенный (2 мм) используют при короткой длине завинчивания.

Такие примеры позволяют увидеть, как диаметр сочетается с типом витка, а также предпочтительные варианты. Это облегчает подбор сопрягаемых деталей.

Как выбрать шаг?

Выбор типа витка зависит от назначения соединения, длины завинчивания, условий эксплуатации. Стандартный шаг резьбы обычно применяют в типовых узлах, где важны скорость сборки, технологичность изготовления, большая глубина нарезки. Мелкий используют при короткой глубине завинчивания, вибрационных соединениях или для точной регулировки деталей.

При подборе сопрягаемых болтов и гаек важно учитывать не только диаметр, но и величину витка, направление нарезки, область применения. Несоответствие может привести к закусыванию или повреждению соединения при сборке.

Для точного расчета и стандартизации используют нормативные документы: ГОСТ 8724 регламентирует диаметры, шаги в метрической системе, а ГОСТ 24705 — соответствующие им основные размеры. Соблюдение этих стандартов обеспечивает надежность узлов, совместимость деталей.

Где купить крепеж?

Для надежной сборки узлов важно выбирать крепежные детали с правильным диаметром, типом витка, шагом. Специалисты ООО «СПбЗКИ» помогут подобрать крепежные изделия с учетом условий эксплуатации, глубины завинчивания, нагрузки, чтобы соединения работали корректно, без повреждений.

Компания обеспечивает производство по стандартам ГОСТ, DIN, ASME, ТУ заказчика, изготовление аналогов импортных деталей, а также доставку по России.

Коротко о главном

• Для точного подбора крепежа необходимо понимать различия между типами витков, а также уметь правильно читать маркировку болтов и гаек.
• Таблица с шагами для диаметров М5—М30 облегчает проектирование, сборку соединений, а знание особенностей применения деталей с повышенной плотностью витков позволяет уменьшить риск самоотвинчивания, перераспределить нагрузку.
• Соблюдение стандартов, таких как ГОСТ 8724 и ГОСТ 24705, гарантирует совместимость деталей, надежность узлов.

Частые вопросы

Можно ли использовать болт с мелкой резьбой вместо стандартной крупной?

Да, но только если гайка имеет точно такой же шаг. При несовпадении произойдет закусывание или срыв.

Влияет ли тип резьбы на прочность болта?

Да, влияет на характер распределения нагрузки. Мелкий шаг лучше работает при динамических, знакопеременных нагрузках, однако основная прочность на разрыв определяется диаметром болта, классом прочности стали.

В каких случаях используют особо мелкий шаг?

Особо мелкий шаг применяют в точных механизмах, приборостроении или при очень короткой глубине завинчивания, когда нужно увеличить количество рабочих витков.

Как определить шаг без специального инструмента?

Можно измерить линейкой длину участка из 10 витков и разделить на 10 (для метрической системы). Это даст приблизительный результат. Для точного определения рекомендуется использовать резьбомер.

Нужно ли учитывать направление нарезки?

Да, обязательно. Левая и правая резьбы несовместимы — попытка соединения приведет к повреждению деталей.

Чем метрическая резьба отличается от дюймовой?

В метрической системе длина витка указывается в миллиметрах, а в дюймовой — в дюймах с указанием количества ниток на дюйм. Крепежные элементы из разных систем полностью несовместимы.
