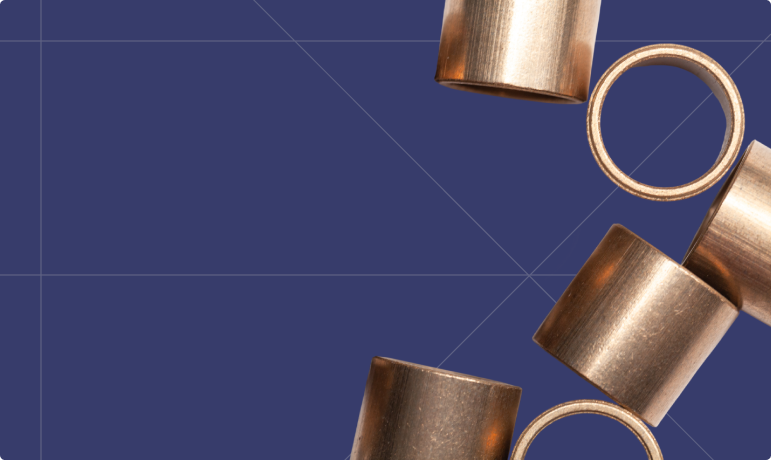

Изготовление бронзовых втулок на заказ
- Гладкие, с буртиком, ступенчатые, с канавками и отверстиями для смазки.
- Минимальная сумма заказа — 20 000 рублей, отгрузка — от 2 дней.
- Доставка в Екатеринбург и другие регионы России.
Бронзовая втулка может служить опорой для вала или пальца, направлять движение, выполнять роль сменного элемента в соединении. Ее рабочие свойства зависят от материала, геометрии, нагрузки, скорости перемещения, а также условий смазывания.
Конструкция бронзовых втулок
Форму втулки из бронзы на заказ определяют по назначению изделия, способу установки. Канавки, карманы, отверстия для смазки выполняют по документации с учетом устройства узла.
| Конструкция или особенность | Описание | Параметры заказа |
| Гладкая цилиндрическая | Без буртиков и ступеней | Наружный и внутренний диаметры, длина, допуски |
| С буртиком | Имеет выступ у торца | Диаметр и толщина буртика, переходы, требования к опорной поверхности |
| Ступенчатая | Диаметры меняются по длине | Размеры отдельных участков, их взаимное расположение |
| С канавками или карманами | Предусмотрены углубления для подачи и распределения смазки | Профиль, глубина, расположение, состояние кромок |
| С отверстиями | Есть каналы для подачи смазки или другие конструктивные элементы | Диаметр, направление, положение относительно базовых поверхностей |
| Нестандартная | Соответствует чертежу заказчика | Фаски, проточки, резьба, пазы, другие элементы |
Марки бронзы и требования к материалу
При изготовлении бронзовых втулок учитывают химический состав, способ получения заготовки. Литейные сплавы и марки для обработки давлением имеют разное технологическое назначение, поэтому их не заменяют автоматически.
| Марка | Группа материала | Что учитываем при согласовании |
| БрО5Ц5С5, распространенное обозначение — БрОЦС5-5-5 | Оловянная литейная бронза с цинком и свинцом | Требования к узлу, условия смазывания, способ получения, характеристики заготовки |
| БрАЖ9-4 | Безоловянная алюминиево-железистая бронза для обработки давлением | Вид полуфабриката, механические свойства, технология обработки |
| БрА9Ж3Л | Литейная алюминиево-железистая бронза | Способ получения отливки, припуски, требования к качеству материала |
| Другая марка по документации | Сплав с заданными характеристиками | Доступность заготовки, нормативный документ, условия применения |
Конкретную марку согласуют по документации заказчика. При выборе аналога проверяют нагрузку, условия эксплуатации, взаимодействие с сопрягаемыми поверхностями. Возможность поставки нужного материала оцениваем до запуска заказа.
Нормативный документ должен соответствовать сплаву, а также виду заготовки. Размеры, допуски, шероховатость, условия приемки задают в чертеже, техническом задании или ТУ.
Литье бронзовых втулок и механическая обработка
Для обработки используют готовый полуфабрикат или отливку, полученную под конкретный заказ. Пруток и полая заготовка также могут быть литыми: форму материала, способ его получения рассматривают отдельно.
Возможность применения центробежного литья согласуем с учетом марки бронзы, размеров, требований к заготовке. При расчете определяем припуски, последовательность операций, методы проверки качества. Наличие отливки само по себе не означает, что геометрия уже соответствует рабочему чертежу.
На станках обрабатываем наружную поверхность, отверстие, торцы, буртики, ступени, дополнительные элементы. Точность задают допуски документации, а не единое значение для всех изделий.
Основные параметры заказа
Для расчета стоимости втулок из бронзы на заказ направьте документацию или сведения о детали, а также условиях ее работы.
| Параметр | Сведения для расчета |
| Основание для выпуска | Чертеж, техническое задание, ТУ, спецификация, эскиз или образец |
| Конструкция | Гладкая, с буртиком, ступенчатая, с дополнительными элементами |
| Основные размеры | Наружный и внутренний диаметры, общая длина |
| Буртики и ступени | Диаметры, длины участков, переходы, фаски |
| Посадочные поверхности | Допуски размеров, требования к форме, взаимному расположению |
| Смазочные элементы | Канавки, карманы, отверстия, их размеры, положение |
| Материал | Марка бронзы, нормативный документ, требования к заготовке |
| Поверхность | Шероховатость, допустимые дефекты, дополнительные условия |
| Сопрягаемые детали | Размеры и допуски вала, пальца, отверстия корпуса |
| Установка | Способ монтажа, необходимость обработки после установки |
| Рабочие условия | Нагрузка, скорость движения, температура, контакт со средой |
| Смазывание | Вид смазочного материала, способ подачи, режим обслуживания |
| Контроль | Проверяемые характеристики, необходимость протоколов или дополнительных проверок |
| Поставка | Количество, маркировка, упаковка, желаемый срок |
Если чертежа нет, передайте образец, фотографии, известные размеры. Для изношенной втулки желательно приложить сведения о вале и корпусе, поскольку геометрия снятой детали может отличаться от исходной.
Производственная база
ООО «СПбЗКИ»
Завод оснащен современным оборудованием для изготовления крепежа и деталей различной сложности. Основу составляют токарные станки с ЧПУ DMG MORI CTX ecoline, обеспечивающие высокую точность обработки, стабильное качество продукции.
Производственная база также включает токарные (16К20), фрезерные (6Р13), резьбонакатные (UPW 25.1), сверлильные (2Н135), шлифовальные (2Ш18) станки и комплекс абразивоструйной обработки (KOMAX—CAB-Р). Такое оборудование позволяет выполнять полный цикл механической обработки, выпускать единичные изделия и серийные партии по чертежам, техническому заданию или образцам заказчика.
Этапы производства бронзовых втулок
От чего зависит цена изготовления бронзовых втулок
Стоимость рассчитываем по документации или образцу с учетом материала, способа получения заготовки, объема партии.
Трудоемкость зависит от геометрии, толщины стенки, допусков, требований к рабочим поверхностям. При отсутствии чертежа в расчет включаем обмер, а также подготовку исходных данных.
Итоговую сумму, срок выполнения заказа, условия поставки укажем в коммерческом предложении.
- Марка, доступность материала
- Наружный и внутренний диаметры, длина, масса
- Толщина стенки, буртики, ступени, переходы
- Вид полуфабриката, необходимость получения отливки под заказ
- Припуски, объем удаляемого металла
- Допуски размеров, формы, взаимного расположения поверхностей
- Требования к шероховатости
- Канавки, карманы, отверстия, резьба, пазы
- Финишные операции
- Разработка документации по образцу
- Объем партии, настройка оборудования, необходимая оснастка
- Дополнительный контроль, сопроводительные документы
- Маркировка, упаковка, условия поставки
Как сделать заказ
Где применяют бронзовые втулки на заказ
Почему выбирают ООО «СПбЗКИ»
Крепеж в наличии на складе
Актуальные остатки готовой продукции: болты, гайки, шайбы, шпильки и другие. Таблица обновляется по мере изменения складских остатков
Открыть таблицу остатков- Обновляется регулярно
- Таблица
- Резерв через менеджера
-
Когда выбирают литье бронзовых втулок под заказ, а когда — готовый полуфабрикат?
Выбор зависит от марки сплава, размеров, конструкции, доступности материала, объема партии. Сравнивают расход металла, припуски, трудоемкость обработки, требования к качеству. Готовый полуфабрикат тоже может быть литым, а отливка под заказ обычно требует последующей механической обработки. -
Можно ли изготовить бронзовую втулку на заказ по изношенному образцу?
Возможность оценим после осмотра. Образец помогает определить конструкцию, но его размеры могут измениться из-за износа или установки. Желательно приложить чертеж узла, сведения о вале, отверстии корпуса либо неповрежденную аналогичную деталь. -
Можно ли заменить марку бронзы при изготовлении аналога?
Замену согласуют до запуска заказа. Совпадение размеров не означает, что другой сплав обеспечит требуемую работу узла. Для оценки нужны исходная марка, нагрузка, условия смазывания, температура, требования к ресурсу. -
Как определить расположение канавок и отверстий для смазки?
Расположение задают по нагрузке, характеру движения, схеме подачи смазки. Отверстия совмещают с каналами корпуса, канавки размещают в наименее нагруженной зоне. Геометрию фиксируют в чертеже. -
Можно ли использовать бронзовую втулку без смазки?
Не любую. Такой режим должен соответствовать материалу, конструкции, условиям эксплуатации. При заказе укажите нагрузку, скорость движения, температуру, требования к обслуживанию. Возможность выпуска специальной самосмазывающейся детали уточняют отдельно.
