Изготовление стыковых болтов на заказ
- Полный цикл производства с контролем качества на всех этапах.
- Срок выполнения заказов — от 2 рабочих дней.
- Поставляем готовую продукцию в Екатеринбург и в другие регионы России.

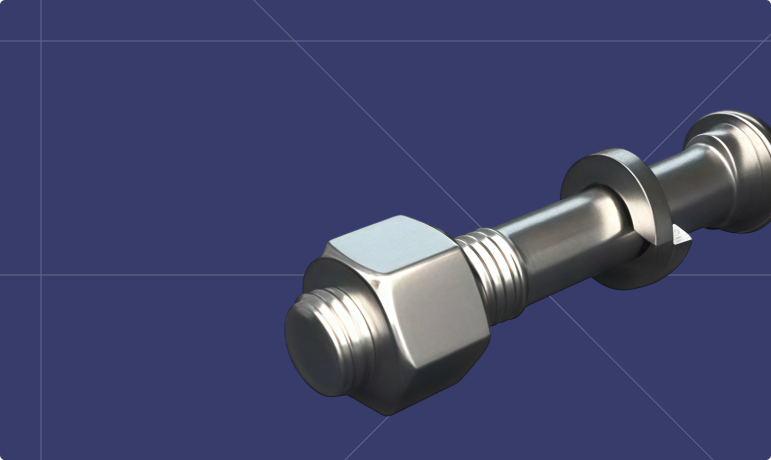

Стыковой болт на заказ применяют в верхнем строении пути для соединения звеньев. Его пропускают через отверстия в металлическом профиле и двухголовых накладках, затем затягивают гайкой. Овальный подголовок входит в паз накладки, не давая крепежу проворачиваться при монтаже.
При подборе учитывают тип профиля, конструкцию стыка, длину и диаметр изделия, класс прочности, состав комплекта. Болты для рельсовых стыков нельзя заменять обычным крепежом сходного диаметра: форма головки, подголовка, резьба, габариты должны соответствовать накладкам, а также условиям работы участка пути.
Болты для рельсовых стыков железнодорожного пути, класс точности ГОСТ 11530-93
ПодробнееСтыковые болты для рельсовых соединений
ГОСТ 11530-2014 распространяется на болты для рельсовых стыков с круглой головкой и овальным подголовком класса точности C. Их используют для скрепления двухголовыми накладками профилей Р38, Р43, Р50, Р65, Р75.
- Обычные стыки. Крепеж проходит через отверстия соединяемых элементов и накладок, затем затягивается гайкой. Овальный подголовок фиксирует его, предотвращая проворачивание. Типоразмер выбирают по профилю, геометрии накладок, параметрам соединения.
- Изолирующие стыки. Для такого узла применяют вариант с уменьшенной высотой овального подголовка. Эта особенность учитывает размещение изолирующих элементов. Размеры, прочностные характеристики, комплектацию задают в чертеже или техническом задании.
ГОСТ 11530-2014 предусматривает номинальные диаметры резьбы М22, М24, М27, классы прочности 8.8 и 10.9. Нужный вариант определяют по исходным требованиям, а также условиям работы конкретного участка.
Основные параметры заказа
Чтобы рассчитать стоимость и изготовить болт стыковой по ГОСТ, до запуска уточняем данные по путевому соединению.
| Параметр | Что согласуем |
| Основание для выпуска | ГОСТ 11530-2014, чертеж, техническое задание, спецификация, образец |
| Тип профиля | Р38, Р43, Р50, Р65, Р75 или другой вариант по исходным данным |
| Исполнение | Для обычного или изолирующего стыка |
| Размеры | Номинальный диаметр резьбы, общая длина, длина резьбового участка |
| Головка и подголовок | Диаметр и высота круглой головки, размеры овального подголовка |
| Резьба | Размер, шаг, поле допуска, требования к гайке |
| Материал и прочность | Марка стали, класс прочности, термообработка — при наличии требований |
| Поверхность | Покрытие или другие требования к состоянию поверхности |
| Комплектность | Болт, гайка, шайба, накладка или другой согласованный состав поставки |
| Партия | Количество, способ упаковки, требуемый срок поставки |
Производственная база
ООО «СПбЗКИ»
Завод оснащен современным оборудованием для изготовления крепежа и деталей различной сложности. Основу составляют токарные станки с ЧПУ DMG MORI CTX ecoline, обеспечивающие высокую точность обработки, стабильное качество продукции.
Производственная база также включает токарные (16К20), фрезерные (6Р13), резьбонакатные (UPW 25.1), сверлильные (2Н135), шлифовальные (2Ш18) станки и комплекс абразивоструйной обработки (KOMAX—CAB-Р). Такое оборудование позволяет выполнять полный цикл механической обработки, выпускать единичные изделия и серийные партии по чертежам, техническому заданию или образцам заказчика.
Этапы изготовления стыковых болтов
От чего зависит цена стыкового болта
Цена стыкового болта зависит от исполнения, размеров, класса прочности, объема партии, состава поставки. Для расчета нужны сведения о типе профиля, виде стыка, параметрах крепежа, требованиях к материалу и комплектности.
Если необходим нестандартный путевой болт, направьте чертеж, техническое задание, образец или размеры существующего соединения. После изучения исходных данных подготовим коммерческое предложение с ценой, сроком выпуска, условиями поставки.
- исполнение
- тип профиля, параметры двухголовой накладки
- номинальный диаметр, общая длина, длина резьбовой части
- геометрия круглой головки, овального подголовка
- марка стали, класс прочности, требования к термообработке
- покрытие или другие требования к поверхности
- количество изделий
- поставка отдельно или комплектом с гайками, шайбами, накладками
- выпуск по нестандартному чертежу либо образцу
- срочность, упаковка, условия поставки
Как сделать заказ
Где применяют стыковые болты
Почему выбирают ООО «СПбЗКИ»
Крепеж в наличии на складе
Актуальные остатки готовой продукции: болты, гайки, шайбы, шпильки и другие. Таблица обновляется по мере изменения складских остатков
Открыть таблицу остатков- Обновляется регулярно
- Таблица
- Резерв через менеджера
-
Чем болт для изолирующего стыка отличается от обычного?
Для изолирующего узла используют вариант с уменьшенной высотой овального подголовка. Такое исполнение предусмотрено ГОСТ 11530-2014. -
Можно ли купить болт вместе с гайкой и шайбой?
Да. Поставляем крепеж отдельно или комплектом с гайками и шайбами. При оформлении заявки укажите состав комплекта. -
Какие размеры выпускаете?
ГОСТ 11530-2014 предусматривает номинальные диаметры резьбы М22, М24, М27. Общую длину выбирают по типу профиля, накладкам, исполнению. -
Можно ли изготовить нестандартный путевой болт?
Да. Пришлите чертеж, образец или параметры узла. До запуска уточним форму головки и подголовка, резьбу, материал, прочностные требования, состав комплекта. -
Как заказать стыковые болты?
Направьте чертеж, спецификацию, ТЗ или сведения о типе профиля, стыка. Укажите количество, исполнение, комплектацию, желаемый срок поставки.
